ブレードパイルは、地球環境にやさしく経済的。
高い信頼性と他の工法には無い８つの特長で、設計者・施主・施工者の期待に応えます。

１．不整地・傾斜地での杭施工
専用機では無理な場所でも、バックホーンが入れる所ならどこでも杭施工が可能です。
５．経済的
・必要な長さの杭を作ります。
・コストの高い杭打専用機は使いません。
２．環境に優しい
地盤・地下水を汚しません。
残土は全く出しません。
６．汎用性
用途を制限しません。
３．低騒音・低振動
近隣に迷惑はかけません。
７．短い納期・迅速な施工
一般的な住宅は一日で施工完了します。
４．高い信頼性
ＪＩＳ鋼杭を使い、大臣認定を取得しています。
８．20年間の長期保証
ブレードパイルの瑕疵による場合、最大5,000万円まで保証します。

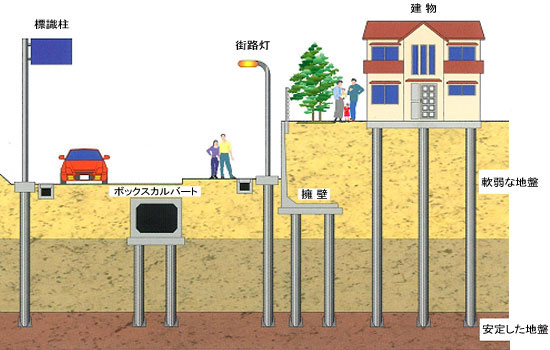

●ブレードパイルの用途
・住宅の基礎 ・低層ビルの基礎 ・機械基礎
・擁壁の基礎 ・マンホール基礎 ・土間スラブ支持杭
・ボックスカルバート基礎 ・鉄塔・看板基礎 ・斜面崩壊対策


●ブレードパイルの許容支持力



杭材：190.7φ　　厚さ5.3mm
杭材の長期許容鉛直支持力　　356.9kN/本
：　長期許容鉛直支持力（kN/本）
：　杭先端平均N値
：　0.0285（㎡）
：　（0.98・s・Ls・＋τ・Lc）・φ


●支持地盤
礫質土 粘質土 粘性土


住宅地での施工 擁壁基礎工事 公園内の遊歩道 小型バックホーでの施工

工場内での機械基礎工事 高圧線下での鉄塔基礎工事 ラフタクレーン＋アボロンでの施工 専用機での施工

ページトップへ↑



PUBB（パブ）工法

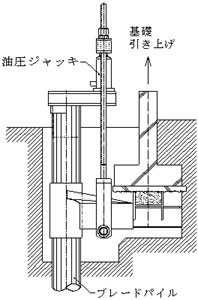

傾いた住宅を基礎ごと元に戻す工法です。
ブレードパイルを建物基礎の直近に施工します


建物基礎の直下にブラケットを挿し入れ持ち上げます


ブラケットを固定後、杭頭を処理します
